Ⅰ. Einleitung

Um des langfristigen körperlichen die Schmerz und den Leidensdruck Patienten zu vermindern, die durch Ausfall der Selbsthilfe, und geduldiges Selbstvertrauen zu verbessern verursacht werden, haben wir auf der Grundlage von Multifunktionspflegebett verbessert um mehr humanisiertes „Multifunktionsrollstuhlsorgfaltbett“ zu entwerfen. Wir kombinierten die Funktion des Rollstuhls mit Pflegebett. Der Rollstuhl kann vom Pflegebett aufgrund von Funktionen wie Anheben und Senkung der Rückenlehne und des Beinrestes, des etc. getrennt werden. Diese Zunahme der Tätigkeitsraum von Patienten, die den Druck von Sorgfalt entlasten.

Ⅱ. Anwenden der Gruppe

Hauptsächlich verwendet für Patienten mit Hemiplegia, Muskelschwäche, niedrige und mittlere Rückenmarkverletzung des Grads, Brüche, Brände, hyposthenia und andere Gründe, die nicht Selbsthilfe unabhängig sein können.

Ⅲ. Spezifikationen

1. Produkt-Name: Multifunktionsrollstuhlsorgfaltbett

2. Produktgröße:

3. Produktmodell: Elektrische Art ich elektrische Art II

4. Produktmaterialien: kaltgewalzter Stahl

5. Technische Indikatoren des Prüfers

6.Specifications von Funktionen:

Liste 7.Packing

Diagramm des Rollstuhlkrankenpflege-Bettprüfers

1. Installieren Sie Bettgießmaschinen

Justieren Sie die Höhe von Gießmaschinen, um das Bett und den Rollstuhl im gleichen Niveau herzustellen.

2. Zurückstellenmotor

Schalten Sie den Motor und elektromagnetische die Verschlussenergie und die Presse S1, S2 und drahtlosen Empfängerknopf ein, damit 3 Sekunden das Zurückstellen abschließen.

Zurückstellenfunktionen:

Nachdem das System an zum ersten Mal angetrieben ist, muss das System zurückgestellt werden.

Im Rücksetzen- des Systemszustand, in der Presse S1 oder im S2 M1, M2-Fall zum Ende, wird das Zurückstellen abgeschlossen. Im Rücksetzen- des Systemszustand wenn die anderen Knöpfe gedrückt werden, piept der Summer, und wenn er freigegeben wird, hört der Summer auf zu piepen.

Eintragen des zurückgestellten Zustandes: Wenn das M1 in der 5mm Position ist, halten Presse und den Abstiegknopf für 5 Sekunden, piept der Summer und das System trägt den zurückgestellten Zustand ein.

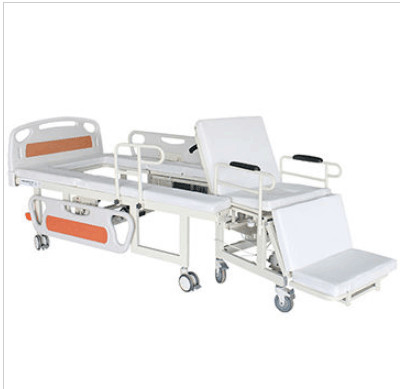

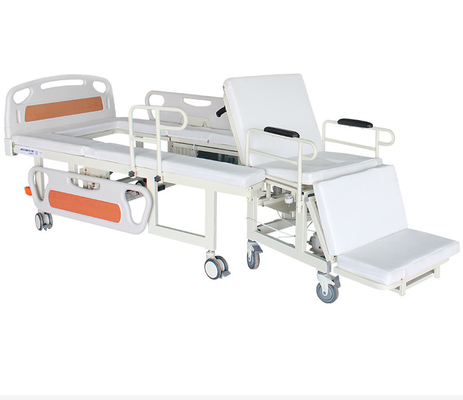

3. Wie man den Rollstuhl trennt

Schritt 1: Schalten Sie das Sicherheitsschloß ein und halten Sie es an.

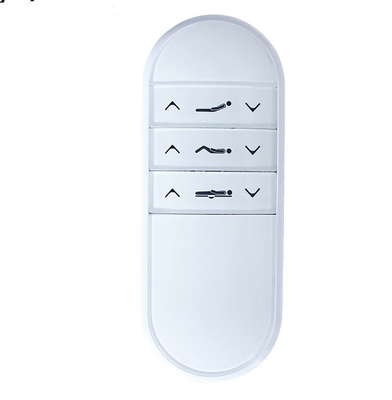

Schritt 2: Wenn das Sicherheitsschloß eingeschaltet ist, drücken Sie die Rückseite, die bis Knopf in der Fernbedienung bis den richtigen Winkel anhebt.

Schritt 3: Schalten Sie den elektromagnetischen Verschlussknopf ein und der Rollstuhl wird hinausgeschoben.

4. Allgemeine Funktionen

S1: M1 Aufstieg S2: M1 unten

(M1 unten bis 20mm, automatisch unten zum Ende, steigt auf 5mm)

S3: M2-Aufstieg S4: M2 unten

S5: M3 Aufstieg S6: M3 unten

Ⅵ. Schutz der Hitze und des Überstromes

Schutz gegenwärtig: 6-7A

Schutzwert der Hitze: 75 ° C

Schutzrestwert der Hitze: 45 ° C

Ⅶ. Aufladung und Entladung des Akkumulators

1. Aufladungsfunktion: Verstopfen Sie in der Batterie nach dem Drehen auf den Wechselstrom, wenn die Batteriespannung nicht (IE weniger als 29V) voll ist, die Batterie, einträgt den Aufladungszustand. Wenn die Batterie im vorhergehenden Zustand voll ist, muss die Spannung als 23.5V niedriger sein aufzuladen zu beginnen. Nach für einige Minuten aufladen, prüfen Sie die Spannung über der Batterie und die Spannung sollte hoch sein. Wenn die Batterie voll ist, ist die Spannung des LM317 „0V“.

2. Entladung von Funktionen

Stellen Sie den Wechselstrom ab, betreiben Sie jeden möglichen Knopf, der entsprechende Motor wird laufen gelassen; wenn er auf ungefähr 20V ± 1V verringert wird, drehen Sie sich weg von der Batterieentladungsfunktion.

Ⅷ. Operations-Methoden

1. Hintere anhebende Funktion

Methode 1: Das Bett ist nicht im umgedrehten Zustand, Presse S1, der Rast steigt; Presse S2, der Rast steigt ab und geht zur Waagerechte zurück.

2. Bein, das Funktion anhebt und senkt

Wenn das Bett nicht im umgeworfenen Zustand ist, die Presse S3, zum des Beines anzuheben; Presse S4, zum des Beines zu senken.

Im Zustand der Senkung von Beinen, ist es bequemer, den Rollstuhl zu trennen, um Mahlzeit zu haben und herum zu gehen.

3. Kommodefunktion

Drücken Sie den Rollstuhl über der Toilette und drücken Sie die Taste S5, um das Loch zu öffnen. Nach Ausscheidung wird der Knopf S6 benutzt, um das Loch zu schließen.

4. Trennungsoperation des Betts und des Rollstuhls

Schritt 1: Schalten Sie das Sicherheitsschloß ein und halten Sie es an.

Schritt 2: Wenn das Sicherheitsschloß eingeschaltet ist, drücken Sie die Rückseite, die Knopf in der Fernbedienung bis sie bis zum richtigen Winkel anhebt.

Schritt 3: Schalten Sie den elektromagnetischen Verschlussknopf ein und der Rollstuhl wird hinausgeschoben.

Ⅸ. Warnung

1. Es ist ausschließlich verboten, die Verbindungskabel zu verstopfen und zu trennen, um Schaden des Kontrollsystems zu vermeiden.

2. Wenn die Batterie der Fernbedienung niedrig ist, läuft möglicherweise der Motor nicht glatt.

3. Die Höhe des Rollstuhls kann durch die Gießmaschinen justiert werden (die Höhe kann justiert werden, damit der Rollstuhl zum Bett im Wesentlichen parallel ist).

4. Wenn der Rollstuhl in das Bett gedrückt wird, muss die Rollstuhlarmlehne entfernt werden.

Ⅹ. Wartung

1. Wenn das Produkt nicht verwendet ist, sicher sein, den Strom abzustellen.

2. Halten Sie das Produkt trocken und gelüftet.

3. Regelmäßig Kontrolle die Teile der Nuss, des Scharnierstiftes und der Seitenschiene auf jedem Teil zum Lockerung zu verhindern.

4. Der Rahmen wird von kaltgewalztem Stahl und durch Pulverbeschichtung gemacht. Verkratzen Sie nicht die Oberfläche mit harten Materialien. Benutzen Sie ätzende Lösungsmittel der Säure-basis nicht für das Säubern. Neutrales Reinigungsmittel des Gebrauches zum Säubern.

Ⅺ. Kundendienst

1. 5 Jahre der freien Garantie für den Bettrahmen, lebenslange Wartung.

2. 1-jährige freie Garantie für den Motor, lebenslange Wartung.

3. 1-jährige freie Garantie für Kopfende, Rollenstoßdämpfer, Gießmaschinen, Seitenschiene, Lebenszeitwartung.

Keine Mitteilung Sie, wenn es irgendwelche technischen Verbesserungen und lokalen Strukturanpassungen gibt.
